雄安高铁站片区供热（冷）工程项目集中供暖面积为751.68万㎡；集中供冷面积为148.38万㎡。项目共建设3座综合能源站、一级供热官网约25.91千米及48座热力站。其中1号能源站先期建设，装机容量为3台46MW燃气热水锅炉,对余热进行深度利用, 回收用于预热供热回水，可满足高铁站片区约400万㎡供暖需求。烟气利用系统包括烟气余热换热器、余热回收离心机热泵及配套的水泵、阀门、管道、电气、自控等设备。

设计要求

1 机组满足24h/天不停机稳定运行；

2 冷凝器进/出口温度：50/60℃；

3 热量调节范围：40％－100％；

4 设计使用寿命：25年以上；

5 裸机运行噪音<85dBA。

使用机组

雄安地处中纬度地带，属暖温带季风型大陆性气候，四季分明，年均气温11.7℃，年日照2685小时，年平均降雨量551.5毫米。无霜期185天左右。

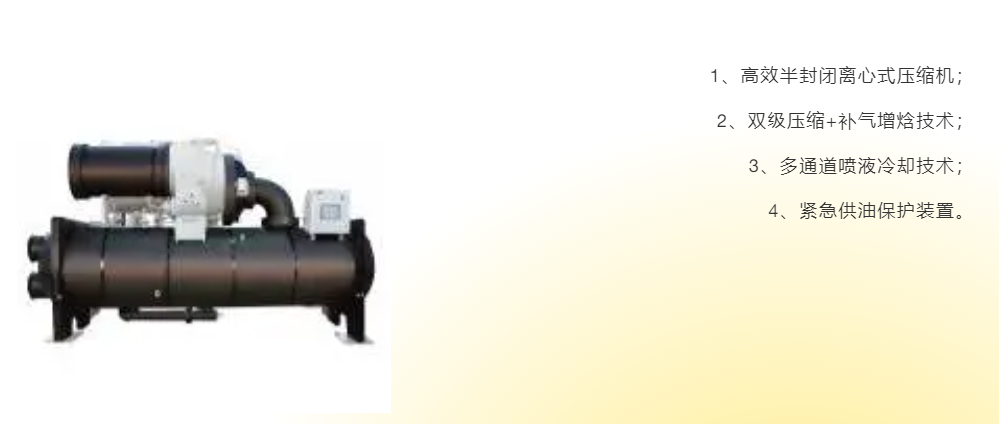

根据分析气象条件和项目自身情况，云顶集团匹配了3台1000冷吨余热回收离心式热泵机组、烟气余热换热器及其附属设备。

解决方案

——烟气余热回收系统

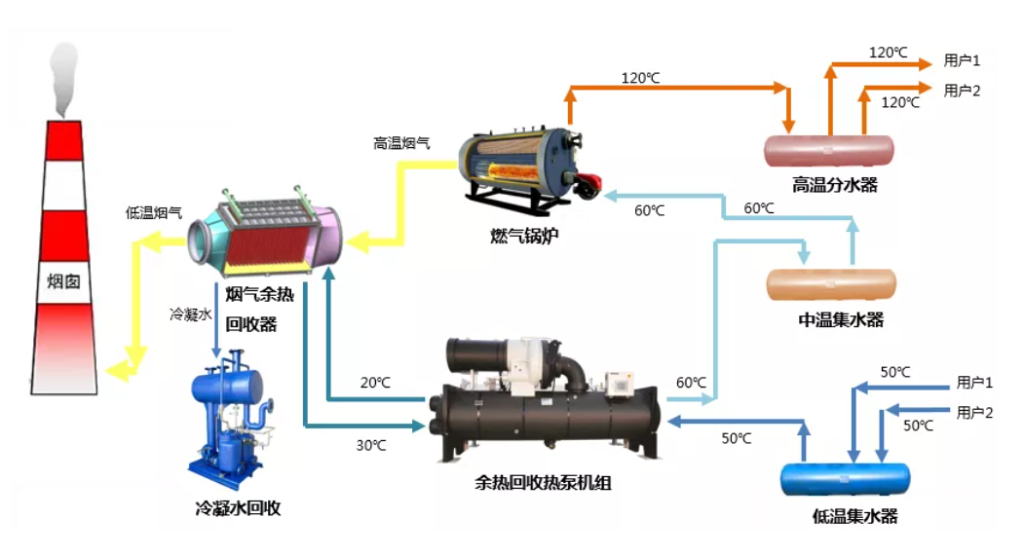

项目本期安装3×46MW燃气热水锅炉及配套余热热泵系统，系统有三个集分水器，与常规系统相比多一个中温集水器，供热系统设计供回水温度为120/50℃。

整个系统分为三个主要循环路径：

1、供热热水环路；

2、余热回收热源水环路；

3、烟气回收通道。

经济&社会效益分析

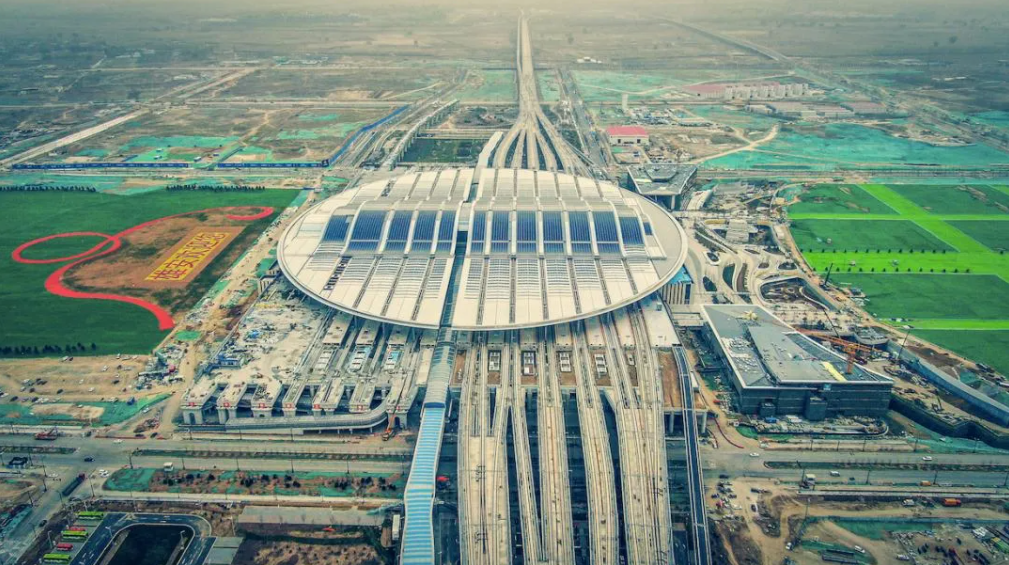

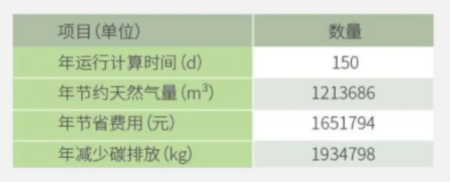

雄安站枢纽片区是京津冀高端功能重要承载区，城市综合服务核心区和宜居宜业的创新发展示范区。从下表可以看出，该项目满负荷运转后，预计每年的节能效益165万元，天然气利用率提高了近8%，年节省天然气量约121万方，年减少碳排放近2000吨，如果按照每棵树每年吸收18kg二氧化碳计算，相当于每年多种植树木10万棵。

雄安高铁能源站项目采用燃气三联方式供电、供热、供冷，未来完全建成后利用该方式运行的燃气发电设备产生电力满足用户的电力需求，发电系统、锅炉系统排出的废热通过余热回收利用设备向用户供热、供冷，其综合能源利用率超70%，在满足能源站供热的同时减少系统天然气耗量，达到节能目的同时减少碳排放，向着双碳目标不断迈进。

云顶集团公司凭借完善的产品线，过硬的实力提供优秀的节能方案及设备，共同打造智慧、绿色、节能、低碳区域能源系统。
